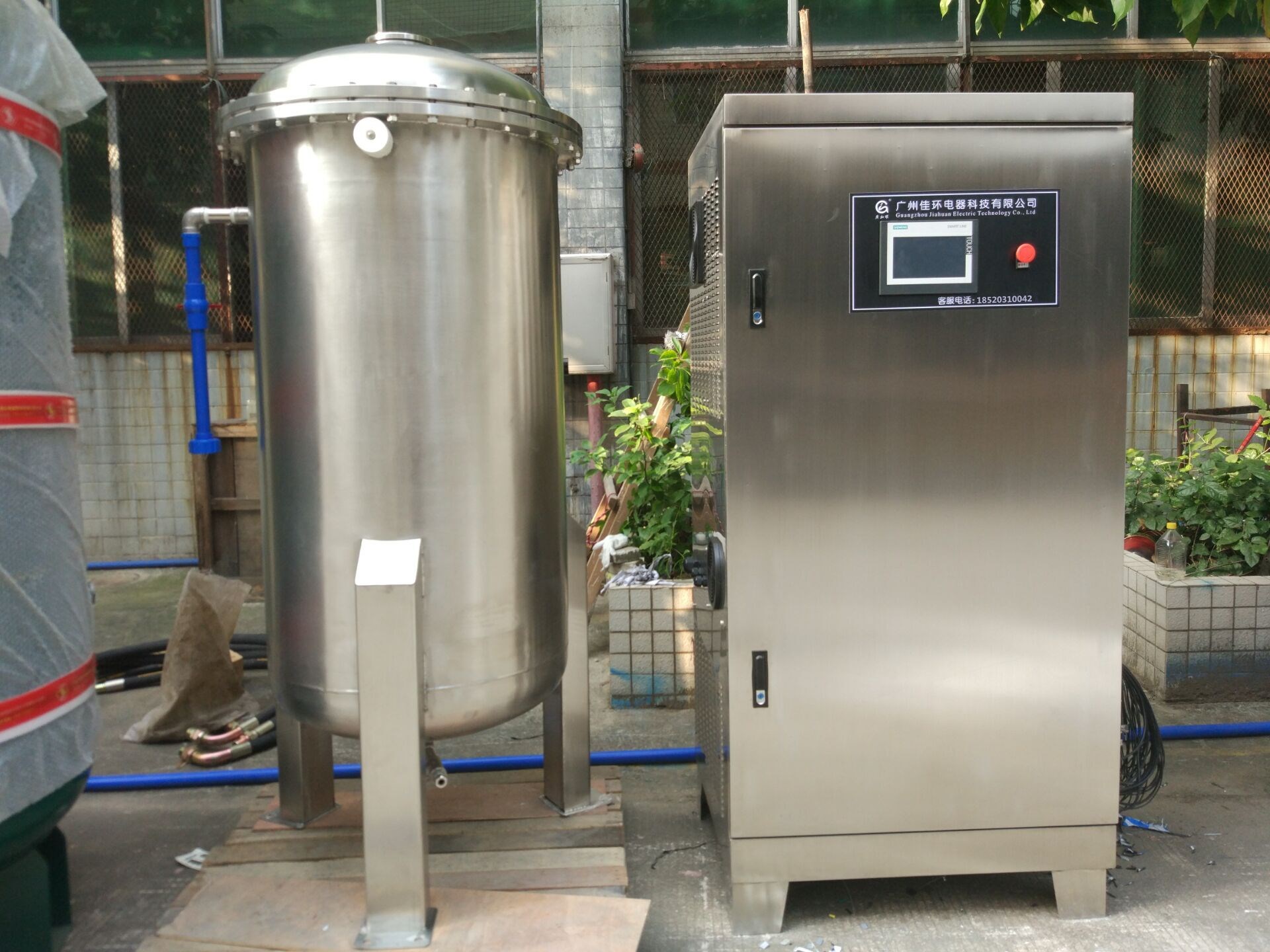

佳環2kg/h氧氣源臭氧發生器

佳環2kg臭氧發生器系統總體說明

  1.佳環臭氧發生器由1臺臭氧放電室、1套臭氧專用高頻高壓電源以及控制系統組成。
  2.臭氧放電室是安裝臭氧發生器臭氧產生的裝置。臭氧發生單元是組成產生臭氧的最基本元件，包括電極和介質管。電極是與具有不同電導率的媒質形成導電交接面的導電部分，在臭氧發生單元中系指分布高壓電場的導電體；介質管是基本電磁場性能受電場作用而極化的物質所構成的零、部件，在臭氧發生單元中系指位于兩電極間，造成穩定的輝光放電的絕緣。
  3.佳環的臭氧放電室：外電極系不銹鋼制造，臭氧發生管呈蜂窩狀排布，采用非玻璃放電體——高壓電極和介質管為一體化結構，在高壓電極表面燒結搪瓷介電層。每個臭氧發生單元帶有獨立的高壓熔斷器，保證了放電室整體正常、可靠、有效的工作。
  4.臭氧電源是將輸入工頻電源轉化為中頻高壓電源的裝置，也稱為“供電單元”，使臭氧發生器內形成高壓電場。臭氧電源裝置主要包括整流逆變電路、電抗器、高壓變壓器、控制裝置及顯示操作盤等。整流逆變電路將供電電源轉換成輝光放電所要求的中、高頻交流電源，經過高壓變壓器升壓后，中頻高壓電源輸送到臭氧發生裝置。

  5.電源控制裝置設計為單片機，采用CPU實行數字控制，設置自動軟啟動功能，臭氧電源裝置按設定程序自動啟動及關斷。臭氧電源裝置設置多重保護裝置保證整機的可靠性和穩定性，并設計了用于整體保護的保護電路或安全回路。
  6.臭氧發生器采用水冷卻，通過滿足質量要求的足量的冷卻水有效地帶走電暈放電時放出的熱量，冷卻水可循環使用并通過外部工藝降溫。
  7.發生器產量可根據用戶實際需要進行調整，并具有多重保護功能，防止意外情況下，對發生器造成損壞。

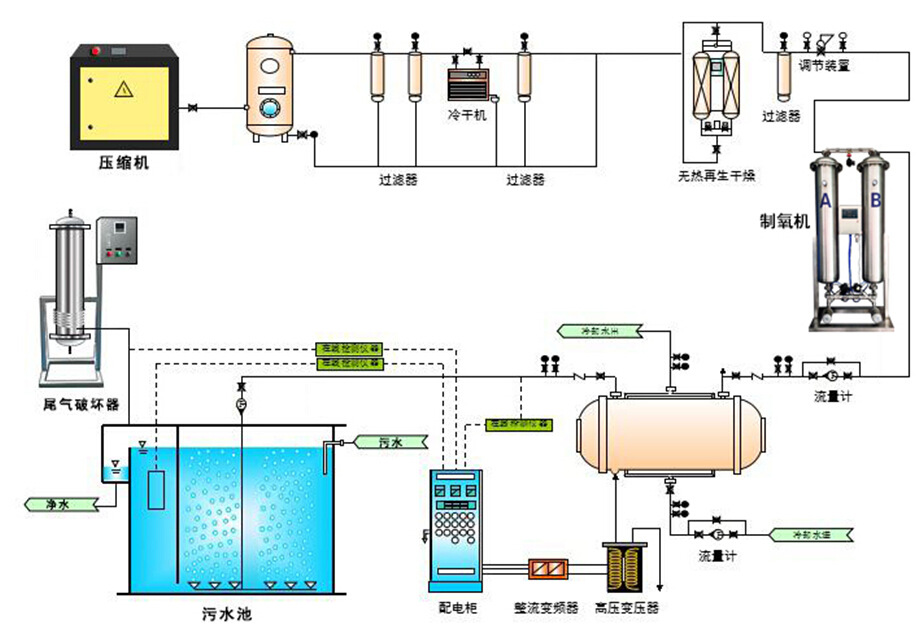

二、氧氣源YT-027-2000A型大型臭氧發生器配置:

序號	貨物名稱	型號規格	技術參數	單位	數量	尺寸（m）
1	螺桿式空機	OKL-37A	Q=6.6m³/Min，P=0.8Mpa N=37KW，380V	臺	1	11.31.47
2	空氣儲氣罐		V=2m³，P=0.8Mpa Φ=0.9*2.8m	只	2	￠0.9*2.8m
3	冷凍干燥機	50HP	Q=6.9m³/Min，N=1.05KW 尺寸：10.50.9m	臺	1	10.50.9m
4	吸附干燥機	50HP	6.9m³/Min，1.0Mpa N=1.5KW	臺	1	10.61.8m
5	分子篩制氧機	ZL-400L	氧氣流量24Nm³/h，N=0.05KW	臺	1	1.20.82.2
6	臭氧發生器（蜂窩式發生管）	YT-2000A	臭氧產量：2000g/h 裝機功率：20KW 附件：除油過濾器，除塵過濾器臭氧發生器，臭氧電源柜，配套檢測儀表，壓力表，閥門等	套	1	臭氧管： 0.80.81.8 電控柜： 1.20.81.8
7	板式換熱器		冷卻水流量：12m³/h	臺	1
8	冷卻水泵		Q=2m³/h，H=21.5m，N=1.5kw	臺	1
9	冷卻水箱	YQ	1.0m³	臺	1	￠0.8*2.1
10	過濾器	060QPS級	6M3/Min 1.6Mpa	臺	4	0.55*0.13
11	連接管及輔件		聚四氟管、氣管
